机械制图中特有的标注符号

来源::未知 | 作者:欧冠比赛投注-欧冠竞猜推荐** | 本文已影响
机械制图中特有的标注符号有表面粗糙度和形位公差等,需要着重注意。
1.5.1表面粗糙度
表面粗糙度反映了零件表面的光滑程度,零件各个表面的作用不同,所需的光滑程序也不一样。表面粗糙度是衡量零件质量的标准之一,对零件的配合、耐磨程度、抗疲劳程度、抗腐蚀性及外观等都有影响。

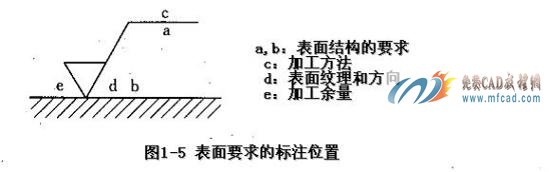

如图1-5所示,即为表面粗糙度要求的示例。一般情况下,我们只在c处标记出表面粗糙度的数值要求,其余的位置一般都是保持空白。

1.5.2 形位公差
在图样中,形位公差的内容在公差狂歌中给出。用带箭头的指引线(细实线)将框格与被测要素相连。有基准要求时,相对于北侧要素的基准用基准符号表示,基准符号由带小圆(细实线)的大写字母和与其用细实线相连的粗短横线组成。表示基准的字母也应注在公差框格中。
公差特性符号按意义分为形状公差和位置公差,按类型又分为定位、定向、形状、轮廓和跳动,AutoCAD提供了12钟符号,可在CAD制图中进行应用。
